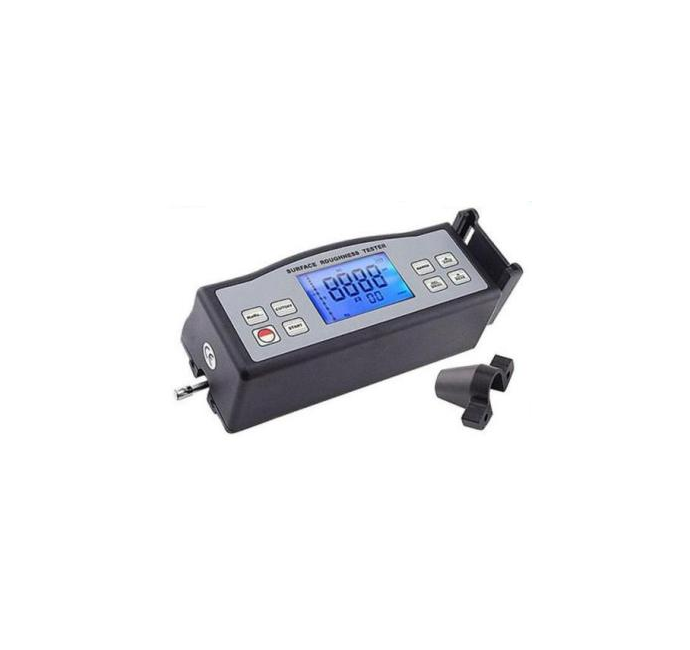

Rugosimetro TR1200 (SRT6210)
misuratore portatile specifico per rugosità di superfici sabbiate Rz, Rt 160 mm; Ra, Rq 16 mm
Il rugosimetro TR1200 è in grado di misurare rugosità su varie superfici e in particolare su superfici sabbiate grazie al suo campo di misura elevato. Lo strumento può rilevare fino a 4 parametri differenti di rugosità e trasmettere i dati a un PC (con il pacchetto software opzionale). Questo strumento è consigliabile per esempio per controllare materiale in entrata o per determinare il controllo di qualità dei propri prodotti in laboratorio.
- strumento compatto e semplice da usare
- grande display LCD retroilluminato
- 4 parametri per misurare la rugosità Ra, Rz, Rq, Rt
- indicazione di corretto posizionamento del tastatore
- autospegnimento dopo 5 minuti di inattività
- interfaccia RS-232 per la trasmissione dei dati al PC
- batterie ricaricabili (autonomia di 3000 misurazioni)
Rz = profondità di rugosità media
Rz è la distanza tra due linee parallele alla linea media create dalla media aritmetica di cinque picchi più alti e di cinque valli più basse, entro i limiti della lunghezza di misurazione.
Ra = valore di rugosità medio aritmetico
Ra è il parametro di rugosità più utilizzato a livello internazionale. E' il valore medio aritmetico dei valori assoluti delle variazioni del profilo del tratto di misurazione. Il valore numerico misurato è sempre minore al valore Rz ottenuto nello stesso profilo di rugosità.
| Caratteristiche tecniche |
| Parametri di misurazione |
Ra, Rz, Rq, Rt |
| Campi di misurazione |
Ra, Rq: 0,025 ... 16,00 μm
Rz, Rt: 0,020 ... 160,0 μm |
| Risoluzione |
0,001 μm fino a10 µm
0,01 µm da 10 a 100 µm
0,1 µm oltre 100 µm |
| Precisione |
classe 2 secondo la normativa DIN 4772 e DIN 4768 (< ±10 %) |
| Unità |
μm / μinch (selezionabile) |
| Display |
LCD retroilluminato, altezza cifre 10 mm |
| Cut-off |
0,25 mm; 0,8 mm e 2,5 mm con avviso automatico di selezione errata cut-off |
| Percorso di misurazione |
1 ... 5 cut-off |
| Velocità di traslazione |
0,135 mm/s con cut-off 0,25 mm
0,5 mm/s con cut-off 0,8 mm
1 mm/s con cut-off 2,5 mm
Velocità di ritrazione 1 mm/s |
| Filtro digitale |
RC, PC-RC, GAUSS (DIN4777), D-P |
| Principio di misurazione |
Induttivo |
| Tastatore |
diamante, raggio 5 µm, curvatura di 90 º, forza 4mN |
| Caratteristiche del display |
- valori di misura
- parametri (Ra, Rz, Rq o Rt)
- Unità (µm o µinch)
- filtri digitali utilizzati
- calibratura
- posizione del tastatore
- memoria
- lunghezza cut-off
- campo di misurazione |
| Interfaccia |
RS-232, connessione diretta alla stampante o al PC (adattatore USB-RS232 opzionale) |
| Alimentazione |
accumulatore Ion-Litio ricaricabile, 1000 mHh, caricatore: 240 V/ 50 Hz |
| Temperatura di lavoro |
0 ... 50 ºC |
| Umidità relativa di lavoro |
< 85 % U.r. |
| Dimensioni |
140 mm x 52 mm x 48 mm (strumento senza tastatore) |
| Peso |
420 g |
Contenuto della spedizione
1 rugosimetro TR1200, 1 microtastatore, 1 cappuccio protettivo per tastatore, 1 standard di rugosità, 1 batterie ricaricabile, 1 caricabatterie, 1 cavo per caricabatterie, 2 cacciaviti, 1 valigetta da trasporto e istruzioni d’uso.
Optionals:
Pacchetto software
Convertitore interfaccia RS-232 a USB
Certificazione ISO 9000 /ACCREDIA
